Оптимасс 1400

OA Paraguay S.A. (OAPSA)

Fecha de publicación: 25 abr 2023

OA Paraguay S.A. (OAPSA) es un caudalímetro másico Coriolis de tubo doble recto para un amplio rango de aplicaciones con gases y líquidos.

Cuenta con un divisor de caudal optimizado para una caída de presión mínima y puede drenarse y limpiarse con facilidad. Además de las conexiones a proceso bridadas estándar, el caudalímetro es compatible con una amplia gama de conexiones higiénicas para aplicaciones de la industria alimentaria y de bebidas, a su vez está aprobado para el uso en áreas peligrosas.

El OPTIMASS 1400 facilita un diagnóstico completo (NE 107) y se suministra con varias opciones de comunicación. La aplicación permite gestionar todos los ajustes del equipo mediante una conexión Bluetooth segura. De este modo, es posible llevar a cabo una variedad de tareas de puesta en marcha.

Características y opciones

• Industria química y otras industrias de proceso
• Industria de pulpa y papel
• Industria del agua y aguas residuales

Consulte hoy mismo por nuestra solución completa para medición de caudal y obtenga un asesoramiento especializado.

Ayúdanos a mejorar las contribuciones

Marca las contribuciones como poco útiles si crees que son irrelevantes o poco útiles para el artículo. Tus comentarios son privados y no se comparten públicamente.

Contribución oculta para ti: Estos comentarios no se comparten públicamente. Solo los usamos para mostrar mejores contribuciones a todo el mundo.

Кориолисовый счетчик-расходомер ЭМИС-МАСС 260 по итогам 2022 года стал наиболее востребованным массомером на отечественном рынке. Именно ЭМИС-МАСС 260 заказчики выбрали в качестве альтернативы ушедшим зарубежным кориолисовым счетчикам.

Предприятия, ранее использовавшие КИПиА только зарубежного производства, после приобретения продукции торговой марки ЭМИС смогли убедиться в том, что российский прибор не только соответствует, но и по некоторым параметрам превосходит своих иностранных конкурентов.

В проведенной ниже таблице представлены основные технические характеристики и приведен сравнительный анализ кориолисового расходомера ЭМИС-МАСС 260 с аналогами Micro Motion (от американского производителя Emerson) и OPTIMASS (германского бренда KROHNE).

Сравнительная таблица технических характеристик

Совместимость программного обеспечения и характеристики

Совместимость карты регистров Modbus с ПО ProLink да ПО ProLink нет

Погрешности измерения

Массовый расход

• Для жидкости: 0,1; 0,15 %
• Для газа: 0,25 % (δMГ =δмж +0,25% – для газа) 0,05; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,5; 0,7; 1,0 %

Плотность

• Для жидкости: ±0,3 кг/м3
• Для газа: ±0,5 кг/м3

Автоматическая коррекция

• По температуре: да
• По давлению: да

Самодиагностика

• Да

Присоединение к процессу

• ЭМИС-МАСС 260: Фланцевое ГОСТ/ASME/ ANSI/ DIN; бесфланцевое, гигиеническое, резьбовое
• Micro Motion: Бесфланцевое; фланцы ANSI/ DIN/JIS; Гигиеническое; фитинговое фланцевое, гигиеническое

Сравнение технических характеристик

При сопоставлении технических характеристик и функциональных свойств рассматриваемых расходомеров, следует обратить внимание на 5-летний межповерочный интервал ЭМИС-МАСС 260, что является преимуществом перед Micro Motion с МПИ 4 года, и возможность имитационной поверки без снятия с трубопровода, выгодно отличающую ЭМИС от KROHNE.

Преимущества ЭМИС-МАСС 260

1. Совместимость карты регистров Modbus с программным обеспечением ProLink.
2. Широкий диапазон температуры окружающей среды.
3. Работоспособность при низких температурах окружающей среды.
4. 5-летний межповерочный интервал.

Установка на объекте АО Газпромнефть – Ноябрьскнефтегаз

Сертификаты качества

Кориолисовый счетчик-расходомер ЭМИС-МАСС 260 успешно прошел сертификацию на соответствие европейским стандартам и все испытания по директивам ATEX, PED и EMC еще в 2019 году.

Индивидуальные требования заказчика

Компания ЭМИС готова изготовить счетчики-расходомеры ЭМИС-МАСС 260 с учетом монтажных размеров конкурентов, что обеспечивает легкость замены импортного оборудования без изменений на объекте.

Стандарты и комментарии

Выпуск массовых расходомеров с фланцами по стандартам, таким как EN1092-1, ASME, ANSI, DIN, возможен. Кориолисовые счетчики ЭМИС-МАСС 260 оправдывают свое качество и надежность в различных условиях эксплуатации.

Введение

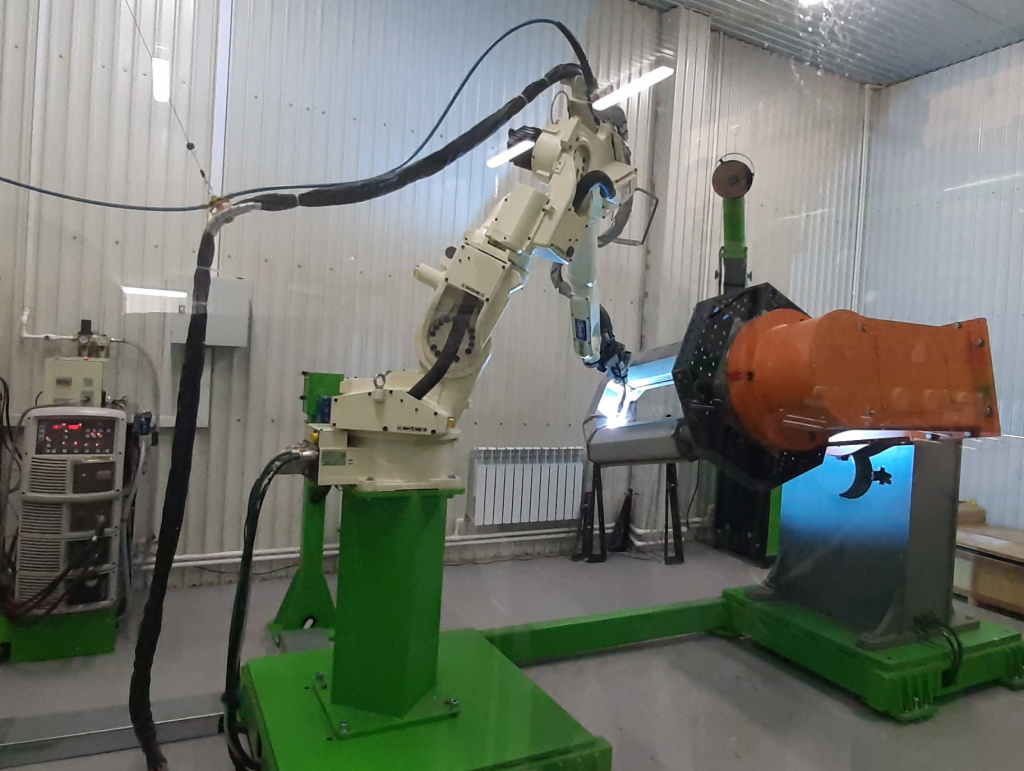

В завершении следует отметить, что курс на импортозамещение компания ЭМИС взяла с самого начала производства массовых (кориолисовых) расходомеров, инвестируя в собственные разработки, оснащение производственного и испытательного комплекса. Это позволило ответить на вызовы рынка в 2022 году, когда зарубежные производители один за другим объявили о своем уходе из России.

Фото 3. Вакуумная электропечь на участке термообработки.

На данный момент один из расходомеров ЭМИС-МАСС 260 установлен на узле учета сырой нефти Сугмутского месторождения. Хотелось бы отметить предоставляемое вместе с расходомером фирменное сервисное и диагностическое программное обеспечение ЭМИС-Интегратор, при помощи которого можно удаленно производить диагностику и настройку приборов, что значительно сокращает время и затраты на обслуживание. Работа расходомеров нас полностью устраивает, и в дальнейшем будем рекомендовать другим дочерним обществам ПАО Газпромнефть использовать их в своих проектах. Кроме того, значительным плюсом использования расходомеров производства ЗАО ЭМИС можно отнести своевременную и квалифицированную поддержку сервисных центров, отметили в своем отзыве специалисты АО Газпромнефть – Ноябрьскнефтегаз.

Являясь полноценным конкурентным аналогом ведущих мировых марок, ЭМИС-МАСС 260 на сегодняшний день вышел в лидеры по объемам производства и включен в вендор-листы крупнейших нефтяных и газовых компаний России, Казахстана и Белоруссии.

Назначение

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 предназначены для измерений массового расхода (массы), температуры и плотности жидкости, эмульсии, суспензии и газа, а также вычислений объемного расхода (объема) жидкости и газа, концентрации веществ.

Описание

Принцип работы расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 основан на измерении сил Кориолиса, возникающих в колебательной системе. Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.

Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с измерительных датчиков, и обрабатывается преобразователем сигналов. После обработки преобразователь сигналов отображает измерительную информацию на жидкокристаллическом дисплее, а также преобразует ее в виде нормированных аналоговых (токовых и/или частотно-импульсных) и цифровых сигналов. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи температурного датчика.

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 состоят из двух частей:

• преобразователя расхода первичного OPTIMASS -1000, -2000 или -6000;
• преобразователя сигналов MFC 400.

Преобразователь расхода первичный и преобразователь сигналов могут быть единой конструкцией или разнесены на некоторое расстояние.

## Преобразователь расхода первичный
Преобразователь расхода первичный состоит из двух или четырех измерительных труб, закрепленных своими концами в упругих подвесах, одной или двух катушек возбуждения и двух или четырех сенсоров.
Измерительные трубы изготавливают из хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).
## Варианты присоединения
Общий вид расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлен на рисунках 1.1 и 1.2.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют следующие варианты присоединения к трубопроводу:
- специальное гигиеническое присоединение.
- По спецзаказу доступны другие типа присоединений.
## Модификации преобразователей
Преобразователи расхода первичные по спецзаказу могут поставляться в следующих модификациях:
- с обогревающим кожухом;
- с системой аварийного дренирования.
## Температурные исполнения
Преобразователи расхода первичные OPTIMASS 1000 и OPTIMASS 2000 могут поставляться только в стандартных температурных исполнениях.
Преобразователи расхода первичные OPTIMASS 6000 могут поставляться в следующих температурных исполнениях:
- стандартное исполнение;
- криогенное исполнение;
- высокотемпературное исполнение.
## Преобразователь сигналов
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания преобразователя расхода первичного. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
### Исполнения расходомеров-счетчиков
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 выпускаются в следующих исполнениях:
- C - компактное исполнение
- F - разнесенное исполнение
## Выходы и подключения
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют аналоговые, частотно-импульсные выходы и выход состояния, а также вход для управления. Подключения к промышленной сети осуществляется по протоколам HART, Foundation Fieldbus, Profibus DP/PA, Modbus, Profinet, Bluetooth, EtherNet/IP.
## Условное обозначение
Условное обозначение расходомеров-счетчиков массовых OPTIMASS 1400, OPTI-MASS 2400, OPTIMASS 6400:
- Расходомеры-счетчики массовые OPTIMASS Х YYY Z
где Х - тип первичного преобразователя (1, 2, 6);
Y YY - тип преобразователя сигналов (400);
Z - исполнение расходомера (С, F).
## Настройка и пломбировка
По требованию заказчика предусмотрено ограничение доступа к настройкам у расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 посредством установки перемычки в положение защита представлена на рис. 2.1 с последующей пломбировкой.
Пломбировка расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлена на рисунках 2.2.
Заводской номер, наносятся типографическим методом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.

Нанесение знака поверки на расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 не предусмотрено.

Знак утверждения типа наносится типографическим методом на маркировочные таблички.

а) MFC 400С

Рисунок 1.1 – Общий вид преобразователя сигналов MFC 400.

б) MFC 400F

в) OPTIMASS 1400C

г) OPTIMASS 1400F

д) OPTIMASS 2400C

е) OPTIMASS 2400F

ж) OPTIMASS 6400C

Рисунок 1.2 – Общий вид расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400.

и) OPTIMASS 6400F

Рисунок 2.1 – Установка перемычки. Рисунок 2.2 – Пломбировка.

Рисунок 3 – Место нанесения маркировочной таблички

Рисунок 4 – Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 приведены в таблице 1. Примечание

Таблица 1 – Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Идентификационное название ПОElectronic revision (ER)

Номер версии (идентификационный номер) ПО1.0.хх; 2.0.хх; 2.1.хх; 2.2.хх; 5.0.xx

Цифровой идентификатор ПО

Примечание – Символами «х» обозначено идентификационное наименование ПО, не влияющее на метрологические характеристики

Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, концентрацию, скорость потока. Выводит измеренные и вычисленные параметры на дисплей, и передает результатов измерений по цифровым, и аналоговым выходам.

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:

– «высокий», при пломбировке преобразователя сигналов MFC 400;

– «средний» без пломбировки преобразователя сигналов MFC 400.

Технические характеристики

Таблица 2 – Метрологические характеристики

от 15 до 50от 100 до 400от 8 до 250

Максимальный массовый расход жидкости, т/чот 6,5 до 170от 420 до 4600от 0,9 до 1500

Максимальный массовый расход газа1), кг/чот 51,34-рр1)до 912,52^1)от 1440фр1)до 16200^1)от 10,6фр 1)до 10070^1)

Максимальный объёмный расход жидкости2), м3/чот 6,5 до 170от 420 до 4600от 0,9 до 1500

Максимальный объёмный расход газа, м3/чот 51,34 до 912,52от 1440 до 16200от 10,6 до 10070

Диапазон измерений плотности, кг/м3от 1 до 3000

Диапазон измерений температуры 3), °Сот -40 до +130от -45 до +130от -200 до +400

Максимальное рабочее давление, МПа

1. рр – Рабочая плотность среды, кг/м32) Из расчета плотности воды при стандартных условиях.3) Максимальная измеряемая температура зависит от материала измерительных труб.

Таблица 3 – Метрологические характеристики (погрешности расходомеров)

Исполнение расходомеров-счётчиков массовых OPTIMASS

Пределы допускаемой абсолютной погрешности измерений температуры, °С

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3- при настройке на месте эксплуатации±5 2), ±2 ±0,5±2, ±1 ±0,3±3, ±2, ±1 ±0,3

Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) жидкости, %±0,14); ±0,24); ±0,254); ±0,54)±0,14); ±0,24); ±0,254); ±0,54)

Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) газа(пределы допускаемой основной относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), %,3)

1. где t – текущая измеряемая температура, взятая по модулю, °C;2) Для исполнения S, DN15.3) К основной относительной погрешности (табличное значение) прибавляется значение дополнительной погрешности, вычисляемой по формуле: Am = (Zs/G)400 % (где Zs -значение стабильности нулевой точки, т/ч (см. в РЭ);G – текущее значение массового расхода, т/ч).4) В случае, если текущий расход менее значения Zs4000 для прибора с погрешностью 0,1%, или менее ZsA00 для прибора с погрешностью 0,2%, или менее Zs400 для прибора с погрешностью 0,25%, или менее Zs^200 для прибора с погрешностью 0,5%, то погрешность измерений равняется Am.5) где 3V – относительная погрешность измерений объемного расхода (объема), %;дм – относительная погрешность измерений массового расхода (массы), %;др – относительная погрешность измерений плотности, %.

Таблица 4- Основные технические характеристики

Исполнение расходомеров-счетчиков массовых OPTIMASS

Максимальное рабочее давление, МПа, не более

Параметры электрического питания: а) напряжение постоянного тока, В б) напряжение переменного тока, В в) напряжение постоянного/переменного тока, В_ + 30 %24 – 55 %(от 100 до 230) – 10 %24 +10% / +30%24 -15% / -25%

Потребляемая мощность, Вт (ЮЛ), не более

Диапазоны настройки выходных сигналов:- постоянного тока, мА- частотный, Г ц- импульсный, имп/с- интервал между импульсами, мсот 0 до 20, от 4 до 20 1) от 1 до 10000 от 0,01 до 10000 от 0,05 до 2000

Масса, кг, не более- преобразователя сигналов- преобразователя расхода первичного

Габаритные размеры (ДхШ*В), мм, не более 2)- преобразователя сигналов- преобразователя расхода первичного

1. Расходомеры-счетчики массовые OPTIMASS 1400C, 2400C, 6400C2) Расходомеры-счетчики массовые OPTIMASS 1400F, 2400F, 6400F, в составе:- преобразователей расхода первичных OPTIMASS 1000F, 2000F, 6000F- преобразователя сигналов0Ex ia IIC T6.T1 Ga XEx ia IIIC T70 °С.Т440 °C Da X

Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015):

Условия эксплуатации: температура окружающей среды2), °С – компактное исполнение- раздельное исполнение атмосферное давление, кПа относительная влажность %, не более рабочий диапазон температуры измеряемой среды, °Сот -60 3) до +65 4) от -60 3) до +65 от 84,0 до 106,7

от -40 до +130от -45 до +130от -70 до +230 (стандартное исполнение)от -200 до +40 (криогенное исполнение)от -50 до +400 (высокотемпературное исполнение)

1. Используется с наложенным сигналом HART.

2. При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его

обновления снижается, работоспособность расходомера сохраняется.

3. Для невзрывозащищенных приборов. Для взрывозащищенных минус 55 °С.

4. Для некоторых вариантов конфигурации: до +60 °С.

Знак утверждения типа

Наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность

Таблица 5 – Комплектность средства измерений

Руководство по эксплуатации

1. Допускается поставка в количестве 1 экземпляра на партию1) Поставляется в соответствии с заказом

Сведения о методах измерений

Приведены в разделах 1.5 документов «Первичный преобразователь OPTIMASS 1000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.1000.28РЭ», «Первичный преобразователь OPTIMASS 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2000.28РЭ», «Первичный преобразователь OPTIMASS 6000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.6000.28РЭ».

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 26.51.52-020-33530463-2019 Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400» Технические условия.
