Весы Excellence Analytical

Весы электронные лабораторные неавтоматического действия Excellence Analytical (далее – весы) предназначены для статического измерения массы различных веществ и материалов.

Информация по Госреестру

• Номер по Госреестру: 75543-19
• Наименование: Весы электронные лабораторные неавтоматического действия
• Модель: Excellence Analytical
• Страна-производитель: Швейцария
• Срок свидетельства (или заводской номер): 08.07.2024
• Фирма Mettler-Toledo GmbH, Швейцария

Поверка

• Межповерочный интервал / Периодичность поверки: 1 год
• Зарегистрировано поверок: 979
• Найдено поверителей: 69
• Успешных поверок (СИ пригодно): 976 (100%)
• Неуспешных поверок (СИ непригодно): 3 (0%)
• Актуальность информации: 20.03.2024

Поверители

Назначение

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код, и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

К данному типу средств измерений относятся модификации:

• XPR26/A
• XPR26PC/A
• XPR26PC
• XPR26DR/A
• XPR36/A
• XPR36C/A
• XPR36C
• XPR36DR/A
• и другие

Дополнительные устройства

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• Устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1)

Модификации весов имеют различные метрологические и технические характеристики, включая специальные функции для оптимизации взвешивания жидкостей и дозирования порошков и жидкостей.

Следует обратить внимание на то, что модули терминала выпускаются в двух модификациях: XPR с сенсорным цветным дисплеем высокого разрешения и XSR с сенсорным цветным дисплеем и дополнительными клавишами управления.

• Полуавтоматическим устройством установки на нуль (Т.2.7.2.2);
• Устройством первоначальной установки на нуль (Т.2.7.2.4);
• Устройством слежения за нулем (Т.2.7.3);
• Устройством тарирования (выборки массы тары) (Т.2.7.4);
• Устройством предварительного задания значения массы тары (T.2.7.5);

Дополнительно весы оснащены следующими функциями:

• Полуавтоматическим устройством юстировки чувствительности (4.1.2.5);
• Устройством индикации отклонения от нуля (4.5.5);
• Совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);
• Устройством обнаружения промахов (4.13.9).

Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):

• Счетный режим;
• Статистическая обработка;
• Вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB интерфейса (один для подключения совместимого устройства, три с функцией USB-хост), один Ethernet (RJ45) интерфейс для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

Общий вид весов и место нанесения знака поверки показаны на рисунках 1-5. Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.

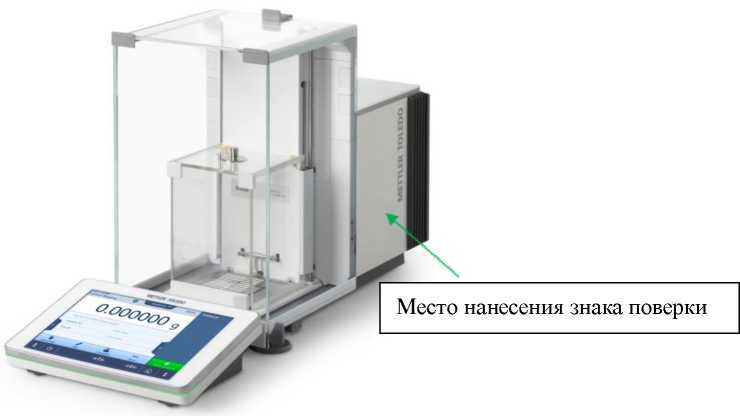

*Рисунок 1 – Общий вид весов XPR26/A, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A

*Рисунок 2 – Общий вид весов XPR106DUH/A, XPR106DUHQ/A

*Рисунок 3 – Общий вид весов XPR26PC, XPR26PC/A

*Рисунок 4 – Общий вид весов XPR206DR/A, XPR206CDR/A, XPR226DR/A, XPR226DRQ/A XPR226CDR/A, XPR226CDR, XPR105/A, XPR105DR/A, XPR205/A, XPR205DR/A, XPR225DR/A, XPR205DU/A, XPR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A, XPR204/A, XPR304/A

*Рисунок 5 – Общий вид весов XSR105/A, XSR105DU/A, XSR205DU/A, XSR225DU/A, XSR64/A, XSR104/A, XSR204/A, XSR204DR/A, XSR304/A

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя: поверх защитного винта для блокировки кнопки запуска сервисного режима работы весов. Схема пломбирования приведена на рисунке 6.

*Пломба в виде наклейки

*Рисунок 6 – Пломбировка взвешивающего модуля, вид сзади

Серийный номер и буквенно-цифровое обозначение модификации приведено на маркировочном шильдике в виде наклейки, расположенной на боковой стенке взвешивающего модуля. Пример маркировки приведен на рисунке 7.

На маркировочном шильдике указана следующая информация:

1. Номер в Государственном реестре средств измерений РФ

2. Класс точности по ГОСТ OIML R76-1-2011

3. Место нанесения знака утверждения типа

4. Евразийское соответствие

5. Наименование модификации

6. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011

7. Максимальная Max и минимальная Min нагрузка

8. Проверочный интервал весов e

9. Действительная цена деления шкалы d

10. Серийный номер

Может быть охраняем одним или несколькими патентами, см. www.mt.com/patentmarWng

12V ~ 2.25A

www.mt Mettler-Toledt/GmbH Im Langach 8606 Greif Switzeda Made in Switzerland

Маркировочные шильдики

Рисунок 7 – Пример маркировочного шильдика

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), состоящее из двух модулей (ПО цифрового датчика веса и ПО системы). ПО взвешивающего модуля (цифровой датчик веса) выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала (системы) выполняет функции по обработке и представлению измерительной информации.

Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО отображаются на дисплее терминала при включении весов или по запросу через меню ПО терминала. Весы могут использоваться со специально разработанным пользовательским программным обеспечением, разработанным для решения конкретных задач LabX, MCLink, PipetteLink, Calibry.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО

1. Возможно наличие дополнительных цифро-буквенных символов в обозначении версии ПО

Технические характеристики

Метрологические характеристики модификаций весов XPR26/A, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XPR36DR/A, XPR56/A, XPR56C/A, XPR56DR/A, XPR106DUH/A, XPR106DUHQ/A, XPR206DR/A, XPR226DRQ/A, XPR206CDR/A

### Таблица 3
Метрологические характеристики модификаций весов XPR105/A, XSR105/A, XPR105DR/A, XSR105DU/A, XPR205/A,
XPR205DR/A, XPR205DU/A, XSR205DU/A, XPR225DR/A, XSR225DU/A, XPR205D5/A, XPR305D5/A, XPR305D5Q/A
| Предел допускаемого значения среднего квадратического отклонения (СКО), мг | До 6 г - 0,015 св. 6 г - 0,025 До 6 г - 0,02 св. 6 г - 0,1 До 11 г - 0,015 св. 11 г - 0,025 До 11 г - 0,015 св. 11 г - 0,07 До 11 г - 0,015 св. 11 г - 0,07 До 11 г - 0,02 св. 11 г - 0,06 До 16 г - 0,06 св. 16 г - 0,08 |
| Пределы допускаемой погрешности весов (mpe) при поверке, мг | В интервалах взвешивания: от Min г до 50 г включ. св. 50 г до 200 г включ. св. 200 г до Max г включ. | ±0,5 ±1,0 ±1,5 ±0,5 ±1,0 ±1,5 ±0,5 ±1,0 ±1,5 ±0,5 ±1,0 ±1,5 ±0,5 ±1,0 ±1,5 |
### Таблица 4
Метрологические характеристики модификаций весов XSR64/A, XSR104/A, XPR204/A, XSR204/A, XSR204DR/A, XPR304/A, XSR304/A
| Предел допускаемого значения среднего квадратического отклонения (СКО), мг | До 2 г - 0,04 св. 2 г - 0,07 До 6 г - 0,07 св. 6 г - 0,1 До 11 г - 0,05 св. 11 г - 0,07 До 11 г - 0,07 св. 11 г - 0,1 До 16 г - 0,08 св. 16 г - 0,1 |
### Таблица 5
Метрологические характеристики для всех модификаций весов
| Значение характеристики для всех модификаций |
| --- |
| Класс точности весов по ГОСТ OIML R 76-1-2011 |
| Повторяемость (размах) показаний при поверке, не более |
| Диапазон устройства выборки массы от 0 до Max |
| Диапазон установки на ноль (суммарный) устройств установки нуля и слежения за нулем, не более 4% от Max |
| Диапазон устройства первоначальной установки нуля, не более 20% от Max |
### Таблица 6
Метрологические характеристики для применения весов в качестве компараторов по Государственной поверочной схеме для средств измерений массы
| Значение характеристики для модификаций |
| --- |
| Максимальная нагрузка (Max), г |
| Действительная цена деления (d), мг |
| Пределы допускаемой погрешности результата измерений разности масс, в долях от пределов допускаемой погрешности гири |
| Предел допускаемого значения среднего квадратического отклонения результата измерений разности масс (СКО) для 10-и взаимозаменяемых циклов АВА, мкг, для нагрузок До 1 г - 0,6 св. 1 г - 1,2 До 2 г - 0,6 св. 2 г - 2,6 До 11 г - 3 св. 11 г - 12 |
*Примечание* - для применения весов в качестве компараторов необходимо в весах отключить функцию компенсация дрейфа нуля в соответствии с Руководством по эксплуатации.
### Таблица 7
Классы точности гирь по ГОСТ OIML R 76-1-2011/разряды эталонов и номинальные значения массы гирь, поверяемых на весах, используемых в качестве компараторов
| Класс точности гирь по ГОСТ OIML R 76-1-2011/разряд эталонов | Номинальные значения массы поверяемых гирь при использовании минимального числа циклов n согласно ГПС для СИ измерений массы |
| --- | --- |
| Ei/\VET, E2/I, F1/2, F2/3, Mi/41 | 2 мг, 5 мг, 10 мг, 50 мг, 100 мг, 200 мг, 500 мг, 1 г, 2 г, 5 г, 10 г, 20 г |
| Ei/\VET, E2/I, Fi/2, F2/3, Mi/41 | 2 мг, 5 мг, 10 мг, 50 мг, 100 мг, 200 мг, 500 мг, 1 г, 2 г, 5 г, 10 г, 20 г, 50 г |
| - | 5 г, 10 г, 200 г |
| - | 2 г, 5 г, 10 г, 100 г, 200 г |

500 мг, 1 г, 2 г, 5 г, 10 г, 50 г, 100 г, 200 г100 мг, 500 мг, 1 г, 2 г, 5 г, 10 г, 20 г, 50 г, 100 г, 200 г

1 мг, 2 мг, 5 мг, 10 мг, 50 мг, 100 мг, 200 мг, 500 мг, 1 г, 2 г, 5 г, 10 г, 20 г, 50 г, 100 г, 200 г

100 мг, 200 мг, 500 мг, 1 г, 2 г, 5 г, 10 г, 20 г, 50 г,100 г, 200 г

Таблица 8 – Основные технические характеристики

– предельные значения температуры (Tmin, Tmax), ° С- относительная влажность воздуха, %, не более80 (без конденсации)

Параметры электрического питания- напряжение переменного тока, В- частота переменного тока, Гцот 100±10 до 240±24 от 50±2,5 до 60±3

Потребляемая мощность, В^А, не более

Масса весов, кг, не более

Габаритные размеры весов, мм, не более XPR/XSR485 I95 2i5

Средний срок службы весов, летВероятность безотказной работы за 2000 ч

Знак утверждения типа

наносится на маркировочный шильдик весов и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 9 – Комплектность весов электронных лабораторных неавтоматического действия

Адаптер сетевого питания

Руководство по эксплуатации

Сведения о методах измерений

приведены в разделе 6.1 «Методы взвешивания» Руководств по эксплуатации: Весы электронные лабораторные неавтоматического действия Excellence Analytical. Модификации XPR106DUH/A, XPR106DUHQ/A, XPR206DR/A, XPR206CDR/A, XPR226DR/A,

XPR226DRQ/A, XPR226CDR/A, XPR226CDR, XPR105/A, XSR105/A, XPR105DR/A

XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/A, XPR205DU/A, XSR205DU/A, XPR205D5/A, XPR225DR/A, XPR225DU/A, XSR225DU/A, XPR305D5/A, XPR305D5Q/A, XSR64/A, XSR104/A, XPR204/A, XSR204/A, XSR204DR/A, XPR304/A, XSR304/A.

Руководство по эксплуатации" и "Весы электронные лабораторные неавтоматического действия Excellence Analytical. Модификации XPR26/A, XPR26PC/A, XPR26PC, XPR26DR/A, XPR36/A, XPR36C/A, XPR36C, XPR36DR/A, XPR56/A, XPR56C/A, XPR56C, XPR56DR/A. Руководство по эксплуатации".

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818

Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария
